彈簧浮置地板

分類: 軌道交通振動控制系統解決方案
名稱: 彈簧浮置地板
描述:

彈簧浮置樓板隔振技術可以隔離周圍環境振動和噪聲的影響,可提高樓板隔振和撞擊聲隔聲的能力。

立即咨詢

服務熱線:

熱線:025-58577793 / 18151675805

產品詳情

一、產品介紹

彈簧浮置樓板隔振是建筑物內振動與噪聲控制的現代新技術,被廣泛應用于對噪聲和振動要求特別高的場所,這種技術可以隔離周圍環境振動和噪聲的影響,例如電視臺、歌劇院、演藝中心的演播室、錄音棚、排演廳和電影院等,還可用于聲學實驗室的消聲室、半消聲室和混響室等。

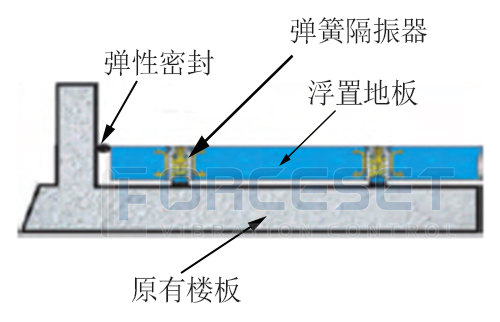

對于建筑物內設備層的水泵房、風機房、變電站和空壓機房等也可采用這種技術進行隔振,其基本原理是在建筑結構樓板上,再施工一層鋼筋混凝土板,新建的鋼筋混凝土板支撐在彈簧隔振器上,新建樓板和支撐彈簧構成了一個彈性系統,可以大大提高樓板隔振和撞擊聲隔聲的能力,典型的彈簧浮置樓板結構斷面示意圖如下圖所示:

二、產品特點

鋼彈簧隔振器的系統固有頻率為2.5-7Hz,是防止高度敏感區域免受環境振動與結構噪聲干擾的最有效方案,由于彈簧隔振系統的頻率較低,因此在它比其他彈性墊材料(如礦渣棉、泡沫聚苯乙烯、多孔狀泡沫體或橡膠墊材料)在隔離振動和結構噪聲更為優越。公司有多種彈簧隔振器可用于浮置地板隔振,浮置地板隔振系統基本有兩種型式,即內置式隔振系統和下置式隔振系統。內置式是將彈簧隔振器預埋在鋼筋混凝土板內,安裝方便,節約空間;下置式是將彈簧隔振器直接放置在鋼筋混凝土板下面,主要用于重載和集中荷載的場所。這兩種型式都可以配置阻尼器,以改善系統阻尼與高頻范圍內的振動衰減問題。彈簧浮置地板隔振系統有以下特點:

①垂直固有頻率低,對一般的裝置為4~6Hz,對特殊的場合為2.5Hz,隔離振動與結構噪音的效率很高。

②彈簧隔振器可從浮置樓板上面進行安裝、操作與調整。如果載荷變了,可很容易地更換為新的不同承載能力的彈簧。

③彈簧隔振器的剛度范圍310-960N/mm,,承載力4.65-66KN,產品直徑從140-240mm,板的一般建議尺寸不小于130mm,最終還應根據隔振結構的幾何尺寸、荷載分布和梁板布置等確定,彈簧的布置考慮了高工作荷載區域,因此所有彈簧都均勻地受壓縮。

④浮置板的施工與彈簧隔振器的安裝很簡便。底模板下通常只需要放一層防止浮置板混凝土與下面基礎混凝土粘結的塑料布,不再需要放其它任何隔離物?;炷劣不皆O(shè)計強度后,就可以利用專用工具直接頂升浮置板。

⑤彈簧隔振器與阻尼裝置組合,用來改善浮置板的穩定性,并進一步改善振動衰減性能。

⑥高度調整裝置與彈簧隔振器做成一體,基礎沉降造成的高度變化可以方便快速地進行調整。

三、彈簧隔振系統施工安裝

彈簧浮置地板的施工步驟如下:

(1) 在施工完成了的底層混凝土樓板上鋪設塑料隔離層,以保證頂升浮置板時浮置板與支承面脫離。底層混凝土根據給定公差施工,安裝隔振器位置的上表面一定要平整。

(2) 放置隔振器外套筒

根據圖紙仔細確定隔振器的安裝位置,外套筒放好后,用硅膠把基礎環下接點密封好,以保證外套筒的位置并防止水泥砂漿滲漏。圖3為上海東方藝術中心彈簧浮置地板隔振器外套筒就位實照。

(3) 施工浮置板

當所有隔振器箱體放好后,根據圖紙鋪設浮置板鋼筋。圍繞隔振器布筋時要特別注意并避免箱體的移動。浮置板的澆注不要中斷,以避免冷接縫,削弱浮置板的動力學強度,運用插入式混凝土振蕩器保證混凝土的澆注質量。 圖4為上海東方藝術中心彈簧浮置地板綁扎鋼筋實照。

(4) 放入內套筒,頂升浮置板

當混凝土達到設計強度,用專用液壓千斤頂從浮置板臺板上頂升浮置板。

(5) 高度調整

根據要求可以通過調平鋼板對浮置板高度進行調整,和頂升浮置板的過程一樣。最后蓋上隔振器蓋板以保護彈簧隔振器,以避免彈簧隔振器被破壞和灰塵進入。

彈簧浮置地板隔振器外套筒就位實照

彈簧浮置地板隔振器外套筒就位實



彈簧浮置地板綁扎鋼筋實照
