金屬阻尼器(MYD)

分類: 建筑振動控制系統解決方案
名稱: 金屬阻尼器(MYD)
描述:

金屬阻尼器是將軟鋼作為剪切板,利用其屈服強度低、延性好等優點,與主體結構相比,它能夠更早進入屈服,從而可利用軟鋼屈服后的累積塑性變形來達到耗散地震能量的效果。

立即咨詢

服務熱線:

熱線:025-58577793 / 18151675805

產品詳情

一、基本原理

  金屬阻尼器是將軟鋼作為剪切板,利用其屈服強度低、延性好等優點,與主體結構相比,它能夠更早進入屈服,從而可利用軟鋼屈服后的累積塑性變形來達到耗散地震能量的效果。

  對于金屬阻尼器,由于在軟鋼剪切板面外兩側焊接了橫向及縱向加勁肋,因此提高了剪切板的屈曲承載力,因此可保證在達到極限承載力之前都不會發生面外屈曲。同時,通過熱處理工藝,減小了焊接熱影響的不利作用,避免了焊接殘余應力導致的剪切板延性下降等問題。因此金屬阻尼器滯回曲線飽滿,耗能能力強且穩定。

二、性能特點

金屬阻尼器性能優勢:

金屬阻尼器具有抗側剛度大、延性比大,以及材料利用率高、經濟性好等優點。

三、板材材料

金屬阻尼器的芯板材料共有兩大系列,分別是低屈服點鋼系列和低碳鋼系列,金屬阻尼器一般采用低屈服點鋼制作而成。芯板材料性能要求:

屈強比

伸長率

沖擊功韌性

屈服強度波動范圍

≤0.8

≥40%

≥27J(0度)

LY100 ( 80 MPa ~120 MPa)

≤0.8

≥40% ≥27J(0度)

LY160 (140 MPa ~180 MPa)

≤0.8

≥30%

≥27J(0度)

LY225 (205 MPa ~245 MPa)

≤0.8

≥30%

≥27J(0度)

Q235 (235 MPa ~295 MPa)

注:低屈服強度鋼材牌號命名參考國家標準《建筑用低屈服強度鋼板》(GB/T28905-2012)。
低屈服點鋼是一種新的鋼種,其主要特點是屈服點穩定,其波動范圍一般控制在20MPa 的范圍內,此外具有更好的延伸率。采用低屈服點鋼材制作的屈曲約束支撐延性性能更好,能抵御多次地震作用。

四、阻尼器安裝說明

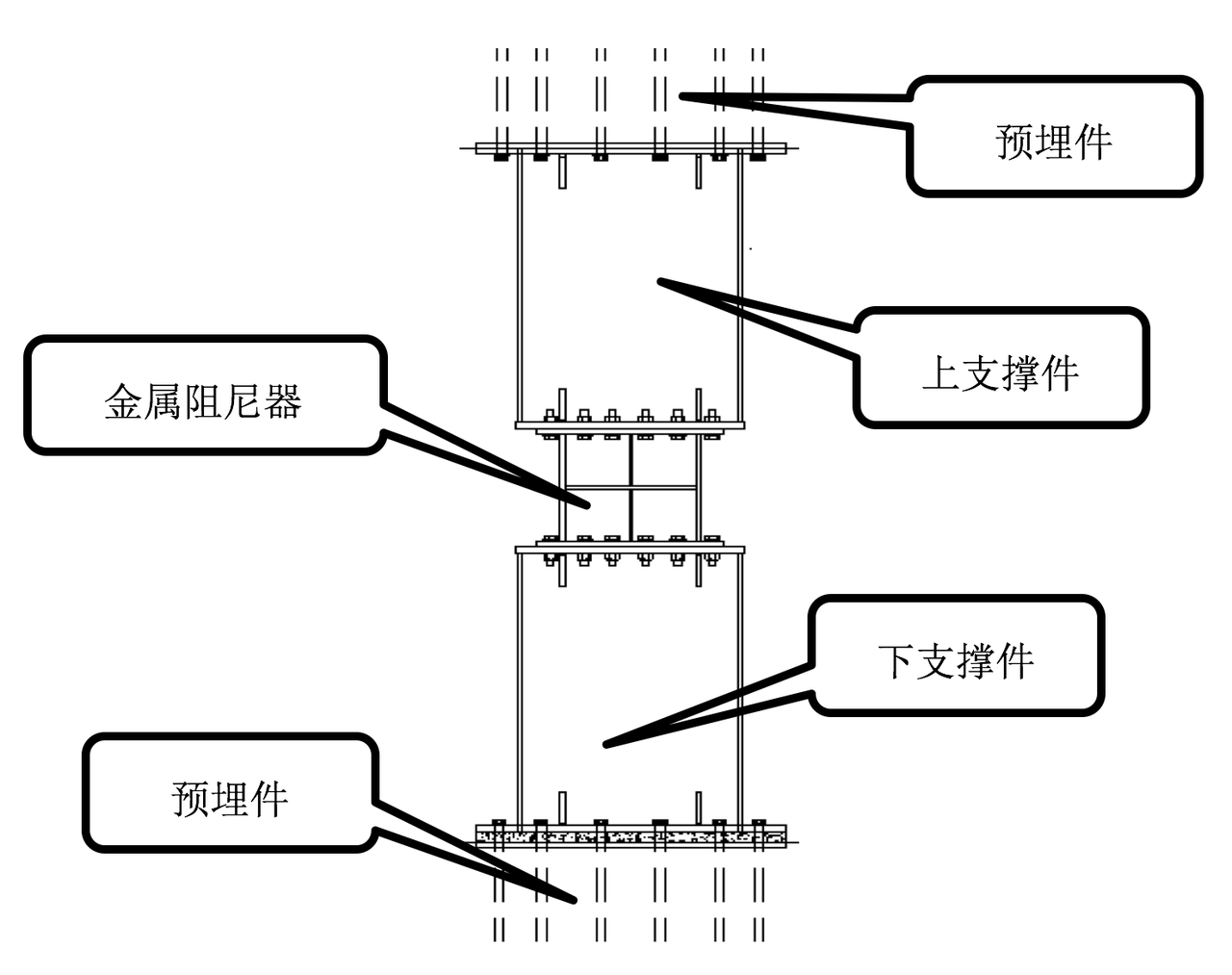

上、下支撐件與預埋件固定,金屬阻尼器通過螺栓固定在支撐件上后段焊加固。

 金屬阻尼器滯回模型的參數主要包括:初始剛度、屈服承載力、極限承載力、屈服后剛度。進行具體結構的設計時,可根據產品選型表進行選擇,或者根據滯回模型參數進行定制化設計。
