調頻質量阻尼器(TMD)

分類: 建筑振動控制系統解決方案
名稱: 調頻質量阻尼器(TMD)
描述:

調頻質量阻尼器(TMD)系統是結構被動減震控制體系的一種,它由主結構和附加在柱結構上的子結構組成。

立即咨詢

服務熱線:

熱線:025-58577793 / 18151675805

產品詳情

?

一、產品介紹

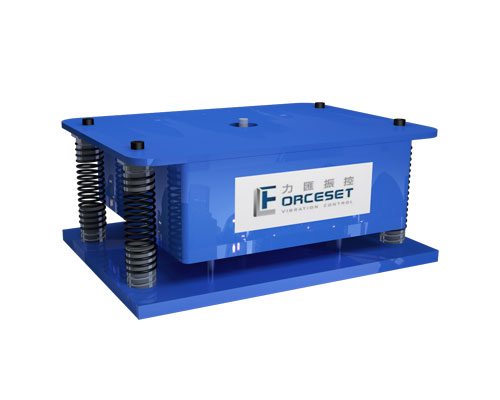

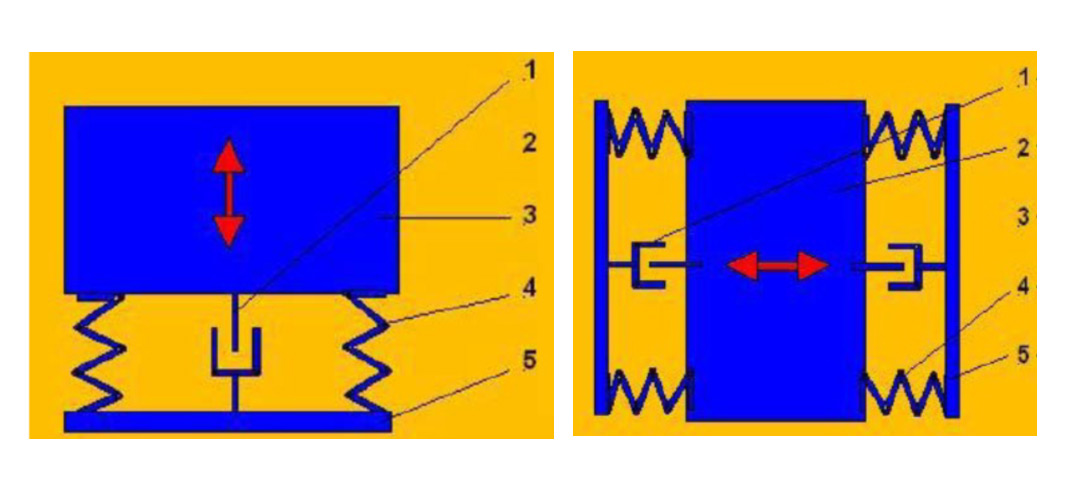

調頻質量阻尼器(Tuned Mass Damper,TMD)系統是結構被動減震控制體系的一種,它由主結構和附加在主結構上的子結構組成。其中子結構包括固體質量(重量)、彈簧減震器和阻尼器等。其基本構造有垂直型和水平型兩種典型結構,也可以是兩種形式的混合結構,如下圖:

二、減震原理

調頻質量阻尼器(包括質量塊、并聯的彈簧和阻尼器)連接到主結構上,通過慣性質量與結構控制振型諧振,將主結構的能量轉移到調頻質量阻尼器,從而抑制主結構的振動。調頻質量阻尼器相當于一個“吸振器”,將主體結構的振動吸收到附加結構上,以附加結構較大幅度的振動為代價,來消減主結構的振動反應。

三、特點與優勢

1)設有多向?qū)蚨ㄎ谎b置,可以有效防止受到側向力時出現的左右搖擺和失控傾覆等現象。

2)調頻質量阻尼器的調諧剛度可以根據需要適當調節,調節范圍在±15%。根據現場動力特性實例結果來適當改變其調諧頻率,消除由于計算或施工等方面的原因所造成的工程實際頻率與計算頻率不一致的影響,提高系統的實際控制結果。

3)整套系統結構緊湊合理,占用體積比較小,可控制最大高度,提高空間利用率。

四、應用方向

?1)高聳結構(如觀光塔、摩天大樓、電視臺、煙囪等)在風力激振下,激發破壞性的振動,使主結構長期振幅過大,影響人們的舒適度。

?2)大跨度或者懸挑結構(如人行天橋、體育看臺、大型橋梁等),在交通或行人步行的激振下產生共振,盡管這些振動對結構本身強度并無多大危害,但會大大影響行人或者工作人員的舒適度。

?3)特殊建筑物內的樓層,如房間布置了振動頻率與樓板頻率接近的機械設備,設備在運動時激發樓板振動。

以上結構大多具有尺寸大、固有頻率低和結構阻尼小等特點,采用調頻質量阻尼器,可以有效的降低共振響應。

五、技術優勢

?調頻質量阻尼器構造簡單、使用方便且成本較低。同時,它外觀輕巧、美觀,適應環境面寬,即使在惡劣環境條件下也能起到減振的作用。調諧阻尼器可以同時控制結構多階共振頻率的振動,這樣大大地?cái)U(kuò)大了其抑制振動的適用范圍。
